Schneider – Resi9 XE – Lot de 10 disjoncteurs + 2 interrupteurs diff 40A Type A + 63A Type AC – Embrochables – Réf : R9ERA263-P

Description

Lot de disjoncteurs + interrupteurs différentiels pour coffret 2 rangées.

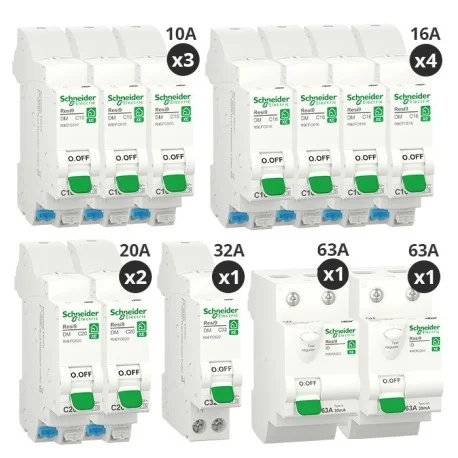

Composition du lot

—

Caractéristiques principales du lot

• Gamme : Schneider Resi9 XE
• Type de raccordement : Embrochable vertical (Plug-in), connexion automatique sans fil
• Protection différentielle : 2 interrupteurs 30 mA (type A + type AC)
• Nombre de circuits : 10 répartis sur 2 rangées
• Courbe de déclenchement : C
• Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs R9EFC610 / 616 / 620 / 632

• Format : 1 module (9 mm)
• Pôles : 1P + N
• Tension nominale : 230 V ~
• Pouvoir de coupure : 3 kA (NF EN 60898-1)
• Connexion : embrochable verticale sur rail XE (peigne intégré)
• Voyant mécanique ON/OFF
• Compatibilité exclusive : coffrets Resi9 XE

Interrupteur différentiel R9ERA263 (Type A)

• 2 pôles (phase + neutre)
• Courant nominal : 63 A
• Sensibilité : 30 mA
• Type A : protège les circuits à courants continus résiduels (LL, LV, plaques, IRVE)
• Montage : 2 modules (18 mm)
• Connexion : embrochable verticale, aucun fil à visser
• Indicateur mécanique : position ON/OFF
• Conforme à la norme NF EN 61008-1

Interrupteur différentiel R9ERC263 (Type AC)

• 2 pôles (phase + neutre)
• Courant nominal : 63 A
• Sensibilité : 30 mA
• Type AC : circuits standard (éclairage, prises)
• Montage : 2 modules (18 mm)
• Connexion : embrochable verticale
• Indicateur mécanique : position ON/OFF

Configuration d’installation

• Nombre de circuits protégés : 10
• Rangées : 2
• Disposition : 1 inter diff par rangée → disjoncteurs emboîtés en aval
• Modules : ≈ 12 modules (10 disj. + 2 diff.)
• Type de coffret : Resi9 XE – 13 modules par rangée
